哈氏合金(Hastelloy C-276)

前段时间，有客户需要哈氏合金D系列，所以上海墨钜整理出一份哈氏合金的市场常用合金牌号及各自的成分性能，欢迎大家转载分享。

一．目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合。

哈氏合金牌号Hastelloy C-276

为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下：

B系列：B→B-2(00Ni70Mo28)→B-3

C系列：C→C-276(00Cr16Mo16W4)→C-4(00Cr16Mo16)→C-22(00Cr22Mo13W3)→C-2000(00Cr20Mo16)

G系列：G→G-3（00Cr22Ni48Mo7Cu）→G-30(00Cr30Ni48Mo7Cu)

目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。

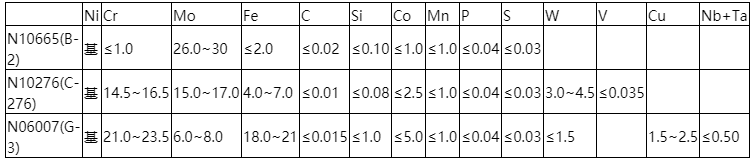

二、典型哈氏合金化学成分

材料的化学成分

哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。三、力学性能

材料的力学性能

四、常用哈氏合金

1：HastelloyB-2alloy(哈氏B-2合金)

一、耐蚀性能

哈氏B-2合金是一种有极低含碳量和含硅量的Ni-Mo合金，它减少了在焊缝及热影响区碳化物和其他相的析出，从而确保即使在焊接状态下也有良好的耐蚀性能。

众所周知，哈氏B-2合金在各种还原性介质中具有优良的耐腐蚀性能，能耐常压下任何温度，任何浓度盐酸的腐蚀。在不充气的中等浓度的非氧化性硫酸、各种浓度磷酸、高温醋酸、甲酸等有机酸、溴酸以及氯化氢气体中均有优良的耐蚀性能，同时，它也耐卤族催化剂的腐蚀。因此，哈氏B-2合金通常应用于多种苛刻的石油、化工过程，如盐酸的蒸馏，浓缩；乙苯的烷基化和低压羰基合成醋酸等生产工艺过程中。

但在哈氏B-2合金多年的工业应用中发现：（1）哈氏B-2合金存在对抗晶间腐蚀性能有相当大影响的两个敏化区：1200~1300℃的高温区和550~900℃的中温区；（2）哈氏B-2合金的焊缝金属及热影响区由于枝晶偏析，金属间相和碳化物沿晶界析出，使其对晶间腐蚀敏感性较大；（3）哈氏B-2合金的中温热稳定性较差。当哈氏B-2合金中的铁元素含量降至2%以下时，该合金对β相（即Ni4Mo相，一种有序的金属间化合物）的转变敏感。当合金在650~750℃温度范围内停留时间稍长，β相瞬间生成。β相的存在降低了哈氏B-2合金的韧性，使其对应力腐蚀变得敏感，甚至会造成哈氏B-2合金在原材料生产(如热轧过程中)、设备制造过程中（如哈氏B-2合金设备焊后整体热处理）及哈氏B-2合金设备在服役环境中开裂。现今，我国和世界各国指定的有关哈氏B-2合金抗晶间腐蚀性能的标准试验方法均为常压沸腾盐酸法，评定方法为失重法。由于哈氏B-2合金是抗盐酸腐蚀的合金，因此，常压沸腾盐酸法检验哈氏B-2合金的晶间腐蚀倾向相当不敏感。国内科研机构用高温盐酸法对哈氏B-2合金进行研究发现：哈氏B-2合金的耐蚀性能不仅取决于其化学成分，还取决于其热加工的控制过程。当热加工工艺控制不当时，哈氏B-2合金不仅晶粒长大，而且晶间会析出现高Mo的σ相，此时，哈氏B-2合金的抗晶间腐蚀的性能明显下降，在高温盐酸试验中，粗晶粒板与正常板的晶界浸蚀深度相差约一倍左右。

二、物理性能

密度：9.2g/cm3,熔点：1330~1380℃，磁导率：(℃，RT)≤1.001

三、化学成分

化学成分

1：加热五、制造与热处理

对于哈氏B-2合金来说，在加热前和加热过程中表面保持清洁并远离污染物是十分重要的。如果哈氏B-2合金在含有硫、磷、铅或其他低熔点金属污染物的环境下加热，则会变脆，这些污染物的来源主要包括标记笔痕迹、温度指示漆、油脂和液体、烟气。此烟气必须含硫低；例如：天然气和液化石油气含硫量不超过0.1%，城市空气含硫量不超过0.25g/m3,燃料油的含硫量不超过0.5%即为合格。

对加热炉的气体环境要求是中性环境或轻还原性环境，并且不可以在氧化性和还原性之间波动。炉中的火焰不可以直接冲击哈氏B-2合金。同时要以最快的加热速度把材料加热到要求达到的温度，即要求首先要把加热炉的温度上升到要求温度，再把材料放入炉中加热。

2：热加工

哈氏B-2合金可以在900~1160℃范围内进行热加工，加工过后应该以水淬火。为了确保有最好的耐蚀性能，热加工过后应该退火。

3：热处理

固溶热处理温度要控制在1060~1080℃之间，之后进行水冷淬火或材料厚度在1.5mm以上时可以快速空冷以获得最好的耐蚀性能。在任何加热操作过程中，材料的表面清洁均要有预先的防范。哈氏合金材料或设备部件在进行热处理时要注意以下一些问题：为了防止设备部件热处理变形，应采用不锈钢加强环；对装炉温度、加热和冷却时间应严格控制；装炉前，对热处理件进行预处理，防止产生热裂纹；热处理后，对热处理件100%PT；在热处理过程中如产生热裂纹，经过打磨消除后需补焊者，要采用专门的补焊工艺。

4：机加工

哈氏B-2合金要以退火状态进行机加工，对它的加工硬化要有清醒的认识，例如：相对于标准奥氏体不锈钢要采用较慢的表面切削速度，对于表面的硬化层要采用较大的进刀量，并使刀具处于连续的工作状态。

5：焊接

哈氏B-2合金焊缝金属及热影响区由于易析出β相而导致贫Mo，从而易于产生晶间腐蚀，因此，哈氏B-2合金的焊接工艺应谨慎制定，严格控制。一般焊接工艺如下：焊材选用ERNi-Mo7；焊接方法GTAW；控制层间温度不大于120℃；焊丝直径φ2.4、φ3.2；焊接电流90~150A。同时，施焊前，焊丝、被焊接件坡口及相邻部位应进行去污脱脂处理。

哈氏B-2合金热传导系数比钢小得多，如选用单V型坡口，则坡口角度要在70°左右，采用较低的热输入量。通过焊后热处理可以消除残余应力并改善抗应力腐蚀断裂性能。

2：HastelloyC-276合金(哈氏C-276合金)

一、耐蚀性能

哈氏C-276合金属于镍-钼-铬-铁-钨系镍基合金。它是现代金属材料中最耐蚀的一种。主要耐湿氯、各种氧化性氯化物、氯化盐溶液、硫酸与氧化性盐，在低温与中温盐酸中均有很好的耐蚀性能。因此，近三十年以来、在苛刻的腐蚀环境中，如化工、石油化工、烟气脱硫、纸浆和造纸、环保等工业领域有着相当广泛的应用。

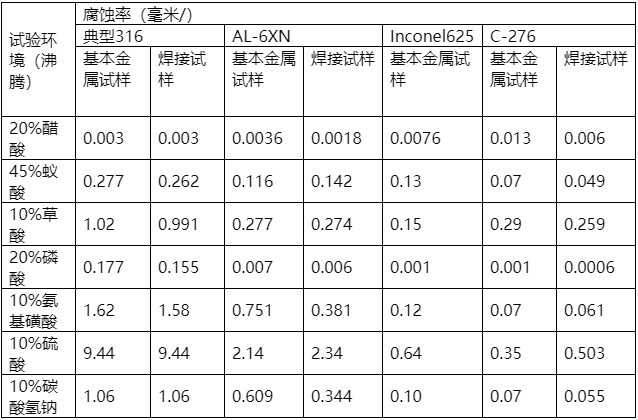

哈氏C-276合金的各种腐蚀数据是有其典型性的，但是不能用作规范，尤其是在不明环境中，必须要经过试验才可以选材。哈氏C-276合金中没有足够的Cr来耐强氧化性环境的腐蚀，如热的浓硝酸。这种合金的产生主要是针对化工过程环境，尤其是存在混酸的情况下，如烟气脱硫系统的出料管等。下表是四种合金在不同环境下的腐蚀对比试验情况。(所有焊接试样采用自熔钨极氩弧焊)

四种金属在不同环境下的腐蚀对比试验

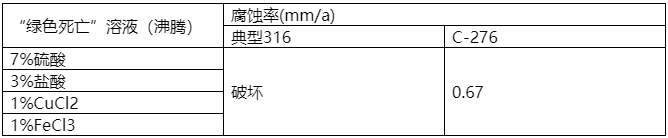

“绿色死亡”溶液中的腐蚀对比试验哈氏C-276合金可以用作燃煤系统的烟气脱硫部件，在这种环境下C-276是最耐蚀的材料。下表是C-276合金和典型316在烟气模拟系统“绿色死亡”溶液中的腐蚀对比试验情况。

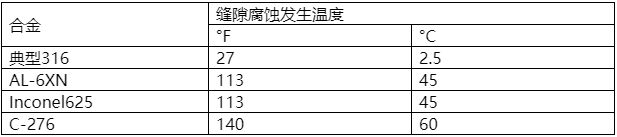

哈氏C-276合金中Cr、Mo、W的加入将C-276合金的耐点蚀和缝隙腐蚀的能力大大提高。C-276合金在海水环境中被认为是惰性的，所以C-276被广泛地应用在海洋、盐水和高氯环境中，甚至在强酸低PH值情况下。下表是四种金属在6%FeCl3(按ASTM标准G-48执行)溶液中发生缝隙腐蚀的对比情况。由上表可见，C-276合金对混合的具有氯离子的酸、盐溶液有很好的耐蚀性能。

缝隙腐蚀发生情况

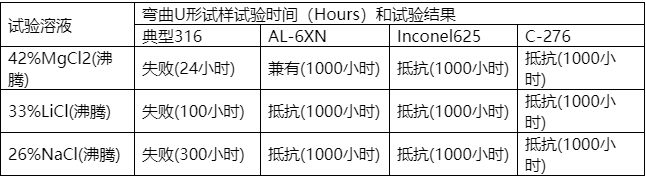

氯离子应力腐蚀断裂试验情况C-276合金中高含量的Ni和Mo使其对氯离子应力腐蚀断裂也有很强的抵抗能力，下表是四种金属在不同含氯离子溶液中的应力腐蚀断裂试验情况。

密度：8.90g/cm3,比热：425J/kg/k,弹性模量：205Gpa(21℃)二、物理性能

三、机械性能

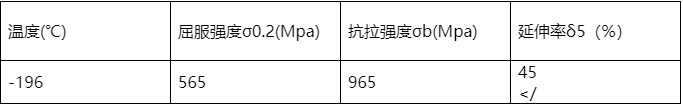

典型的C-276合金的拉力试验结果如下表所示，其材料是在1150℃退火，并以水急冷。

力学性能试验值
