墨钜牌Incoloy A-286镍基合金，是Fe-25Ni-15Cr基高温合金，加入了钼、钛、铝、钒及微量硼等元素，受到了综合强化。在650℃以下具有高的屈服强度和持久、蠕变强度，并且具有较好的加工塑性和满意的焊接性能。适合制造在650℃以下长期工作的航空发动机高温承力部件，如涡轮盘、压力机盘、转子叶片和紧固件等。

       墨钜的该合金可以生产各种形状的变形产品，如盘件、锻件、板、棒、丝和环形件等。Incoloy A-286镍基合金提高合金纯洁度，限制气体含量，控制低熔点元素含量，并调整热处理制度，从而使合金的热强性和长期使用性能提高。

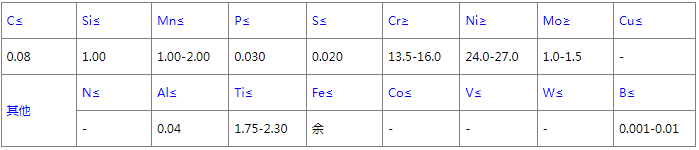

       该镍基合金的化学成分可以参考下列表格：

        还有需要注意的是以下规定：

冷拉棒、圆饼和环坯标准规定ω(Ti)1.80%～2.35%。

热轧和冷轧板标准规定，ω(B)0.003%～0.010%，ω(Mn)≤2.00%，ω(P)≤0.020%，ω(S)≤0.015%。

冷拉焊丝标准规定，ω(Al)≤0.35%，ω(Ti)1.75%～2.35%，ω(Si)0.40%～1.00%，ω(P)≤0.020%，ω(S)≤0.015%。

冷镦用丝材标准规定，ω(Ti)1.75%～2.35%，ω(Si)0.40%～1.00%，ω(P)≤0.025%，ω(S)≤0.020%。

热轧和锻制棒材标准规定ω(Cu)≤0.25%。

       咱们接着再来说说Incoloy A-286镍基合金的热处理规范把，以及需要注意的，墨钜把热处理规范整理了一下：

 棒材、圆饼：980～1000℃，1～2h，油冷＋700～720℃，12～16h,空冷。

 热轧板、冷轧板：980～1000℃，空冷＋700～720℃，12～16h，空冷。

 冷拉棒：980～1000℃，1～2h，油冷＋700～720℃，16h,空冷。

 环件毛坯：980～990℃，1～2h，油冷＋700～720℃，16h,空冷。

 冷镦用冷拉丝：980～1000℃，水冷或油冷＋700～720℃，16h,空冷。

       墨钜提醒大家，冷拉棒和冷拉丝标准规定，性能检验不合格时，可以不大于760℃时效16h，合格后交货。
