MP35N执行标准

AMS5758、AMS5844、AMS5845、ANSI/ASTMF562。

MP35N合金是无磁镍钴合金，强度达300ksi(2068MPa)，延展性好，韧性好，耐腐蚀性好。该材料表现出特别优异的抗硫化、耐高温氧化和耐氢脆性。

MP35N合金的独特性能来自加工硬化、马氏体相变和时效处理。如果材料处于完全加工硬化状态，建议工作温度可达399°C。

应用程序。我在应用。

MP35N可用于制造紧固件、弹簧、医疗、海水、油气井、化学和食品加工行业使用的无磁电气部件和仪表部件。

化学成分。

碳（最大值）0.02%

磷（最大值）0.015%

硅（最大值）0.15%

锰（最大值）0.15%

硫(最大值)0.01%

钛(最大值)1.00%

铁（最大值）1.00%

镍33.0～37.00%

硼为01%

铬19.00～21.00%

钼9.00~10.50%

钴的馀量。

耐腐蚀性能。

MP35N合金抗硫化、高温氧化、氢脆、盐溶液和大部分矿物酸。

该合金在高强度的严格环境下表现出非常优异的耐应力腐蚀破裂性能，在同等严格的环境下，大部分传统合金都会出现破裂。同时，MP35N的抗点蚀和裂纹腐蚀性能也非常好。

在海水环境中，MP35N对于一般的裂纹腐蚀和应力腐蚀，无论是强度水平还是材料状态，都具有免疫力。

MP35N是惰性金属。与比较活泼的金属，如碳钢、316不锈钢、蒙乃尔k系列的金属连接通电，容易发生电化学腐蚀。

MP35N合金处于NACEMR-01-75状态，最高硬度为RockwellC35(特殊冷轧时效处理，最高硬度可达RockwellC48)。(NACEMR-01-75是油田设备使用的金属材料硫化物应力开裂耐受性的标准)

物理性能。

比重:8.43。

密度:0.304lb/in3。

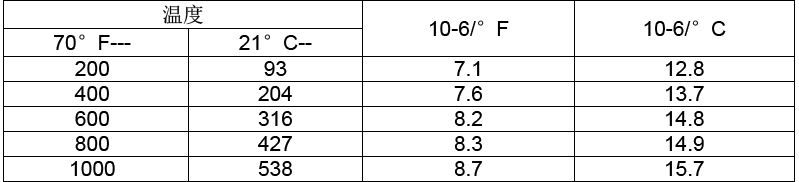

平均CTE。

70-200°F    7.10*10-6in/in/°F。

70-400°F   7.6*10-6in/in/°F。

70-600°F   8.20*10-6in/in/°F。

70-800°F   8.30*10-6in/in/°F。

70-1000°F   8.70*10-6in/in/°F。

平均热膨胀系数。

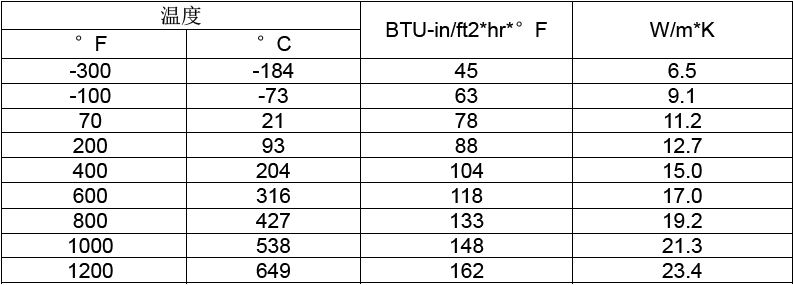

热导率

-300°F       45.00 BTU-in/hr/ft2/°F

-100°F       63.00 BTU-in/hr/ft2/°F

70°F           78.00 BTU-in/hr/ft2/°F

200°F         88.00 BTU-in/hr/ft2/°F

400°F         104.0 BTU-in/hr/ft2/°F

600°F         118.0 BTU-in/hr/ft2/°F

800°F         133.0 BTU-in/hr/ft2/°F

1000°F       148.0 BTU-in/hr/ft2/°F

1200°F        162.0 BTU-in/hr/ft2/°F

弹性模量

79°F，退火态             33.8 X 103ksi

450°F，退火态           31.3 X 103ksi

900°F，退火态           29.2 X 103ksi

79°F，冷作时效         34.1 X 103ksi

450°F，冷作时效       31.8 X 103ksi

900°F，冷作时效       29.2 X 103ksi

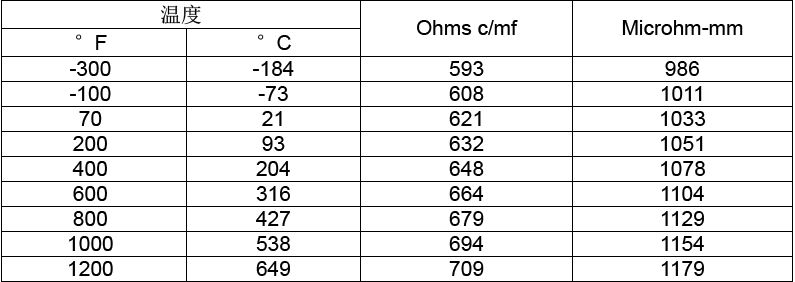

电阻

-300°F                         593.0 ohm-cir-mil/ft

-100°F                         608.0 ohm-cir-mil/ft

70°F                             621.0 ohm-cir-mil/ft

200°F                          632.0 ohm-cir-mil/ft

400°F                          648.0 ohm-cir-mil/ft

600°F                          664.0 ohm-cir-mil/ft

800°F                          679.0 ohm-cir-mil/ft

1000°F                        694.0 ohm-cir-mil/ft

1200°F                        709.0 ohm-cir-mil/ft

熔距： 2400-2630°F

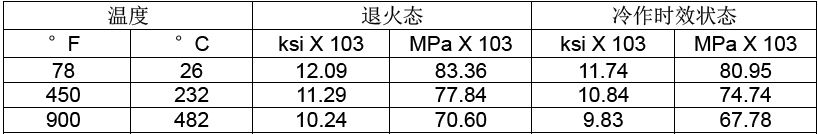

剪切模量

磁性--不同温度下的磁通量

机械性能

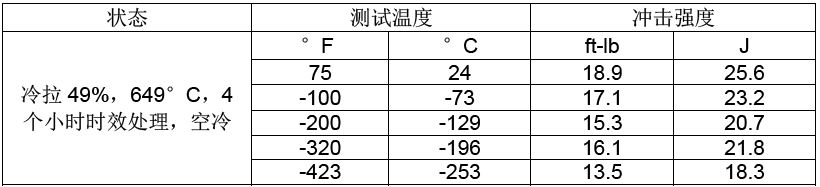

夏比V型缺口冲击强度

强度：280ksi（1931MPa）

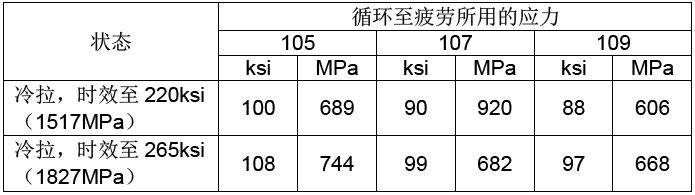

室温下，摩尔弯曲疲劳强度

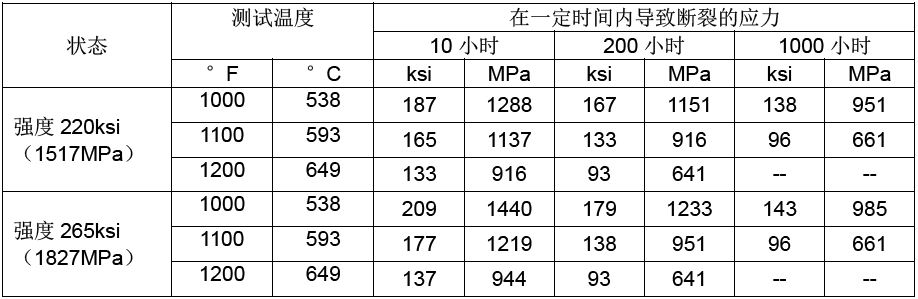

光滑应力断裂性能

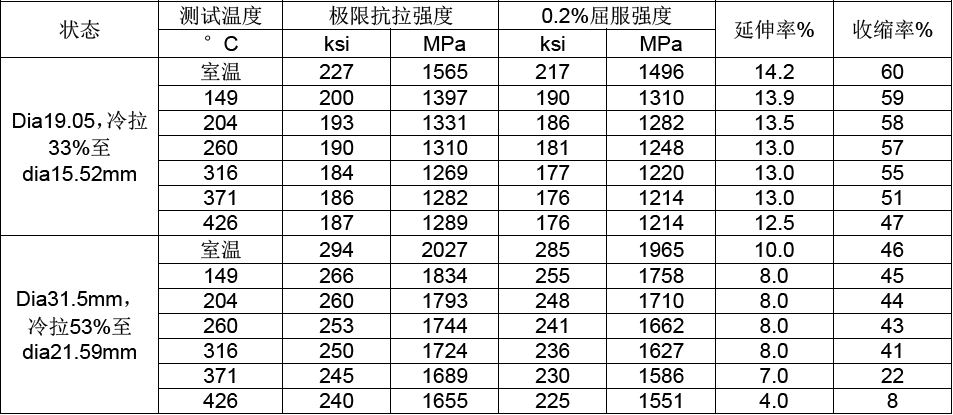

抗拉强度—室温和升温过程

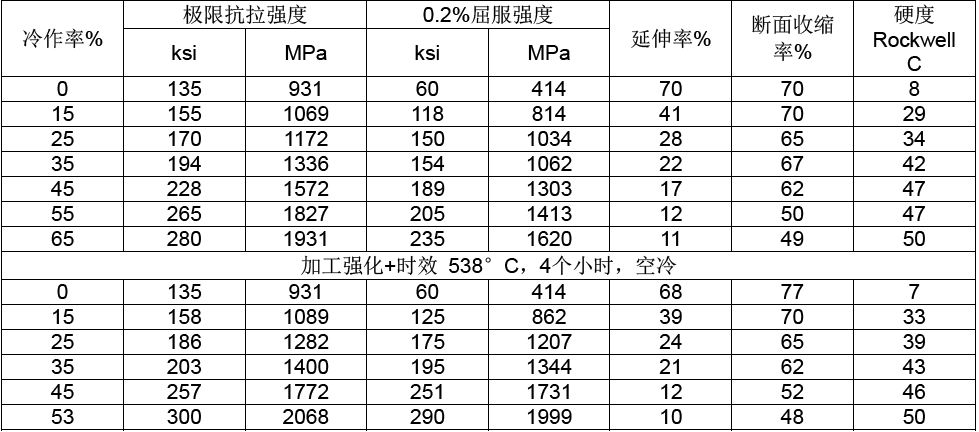

抗拉强度—室温

热处理。

退火。

MP35N的退火温度为1038-1093°C，为1~4小时冷却。

老化。

加工硬化后，MP35N可采用427-649°C时效处理，提高强度。如果材料是第一次加工加固，时效处理可以提高强度。时效退火的材料再次时效，强度不会提高。

为了优化机械性能，MP35N冷加工后需要时效处理，538-593°C，4小时后变冷。

加工性能。

热加工。

MP35N需要从1177°C开始锻炼。为了避免表面开裂，当温度低于871℃时，不能再发生变形。

冷加工。

MP35N的强度主要通过机械加工获得。冷加工和热加工的材料可以用机器加工。热加工的工件温度应保持在427°C以下。

拉伸、轧制、挤出、锻造、锻造或组合的加工方式可实现加工硬化。

强度和硬度和冷加工率基本上呈线性增加关系，延展性和冷加工率反比增加。但而，即使变形量大，这种材料也能保持良好的延展性。

确定材料强度时，必须考虑所有变形加工的强化作用。因此，不需要钢厂完成所有的强化加工。零件加工成最终成品的机械加工程序也可以加强。

机械加工。

MP35N的任何热处理状态都入。MP35N的机器参数与Waspaloy相似，但优于Waspaloy。

焊接。

MP35N可以用钨极气体保护焊接。总的来说，MP35N的焊接性能类似于304不锈钢。

需要调节焊接参数，保证各焊道热输入低，约为304材料的二分之一或三分之二。

钨极气体保护焊的研究表明，退火状态的材料焊接性能最高。如果需要填充剂，请选择合适的化学成分。
