817M40（ 34CrNiMo6）圆钢+QT

 EN24/817M40含1.5% 镍-铬-钼'合金钢，具有强度、延展性、低温冲击、磨损的良好组合该钢通常在锻造后以退火状态供应，也适用于拉伸范围为 S(775-925Mpa)、T(850-1000Mpa)、U(925-1080Mpa)、V 的淬火和回火状态(1000-1160Mpa)、W(1080-1235Mpa)、X(1160-1320Mpa)、Y(1235-1390Mpa)、Z(1545Mpa)。对于进一步的工艺，它通常可以通过感应或氮化工艺表面硬化到 58-60 HRC，生产具有增强耐磨性的部件。

1.817M40（ 34CrNiMo6）供应形式&尺寸&公差

热锻圆棒：Φ80-Φ1000mm

热轧圆棒：Φ16-Φ280mm

热锻方棒：最大厚度：500mm

扁钢/块：厚度：120-800mm，宽度：120-1500mm

2.817M40（ 34CrNiMo6）化学成分

3.817M40（ 34CrNiMo6）对应牌号

ASTM :4340
EN/DIN :34CrNiMo6/DIN 1.6582
JIS :SNCM449
GB :40CrNiMo

4. 817M40（ 34CrNiMo6）机械性能

淬火和回火条件下的 0.2% 证明应力测试值

EN24 圆钢实验室测试数据与淬火和回火条件

5.817M40（ 34CrNiMo6）锻造EN24/817M40钢

推荐锻造温度：850℃-1150℃，终锻温度不低于850℃。炉内尽量缓慢冷却，防止表面开裂，建议锻后立即退火。

6.817M40（ 34CrNiMo6）热处理

归一化

正火用于细化锻造后可能冷却不均匀的锻件组织，作为最终热处理前的调质处理。EN24钢的正火温度应在850℃-880℃之间分几步进行，保持适当的保温时间取决于钢的尺寸，以便钢彻底加热以完成铁素体到奥氏体的转变。在静止空气中冷却。

退火

退火一般在锻造后和机加工前进行，以减少表面线束，并获得更细的晶粒，获得良好的可加工性。

软退火：将钢加热到650℃-680℃，钢加热的保温温度，在炉内缓慢冷却。

全退火：分三步将钢加热到820-850℃，钢加热保持温度，炉内冷却。退火后表面硬度在248HB以下。

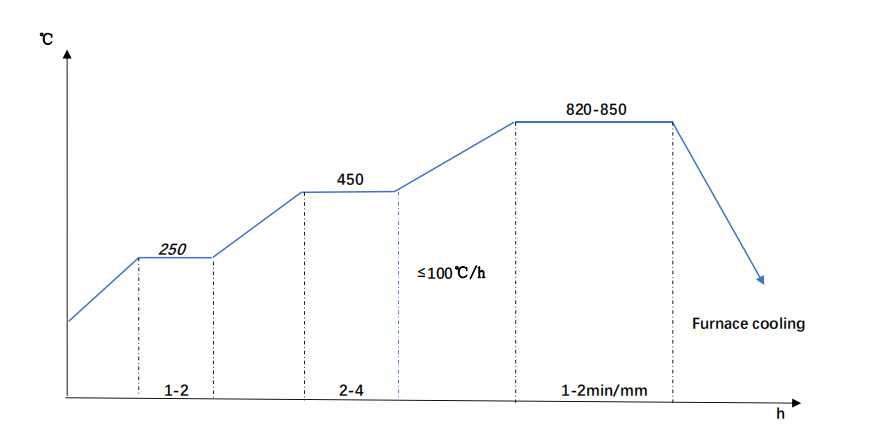

  EN24/817M40 退火图

硬化

淬火温度从820-850oC的奥氏体化温度分几步进行，保持适当的时间使钢充分加热，建议油淬。

回火

淬火后应立即进行回火处理。在不超过660℃的适宜温度下回火。

7.817M40（ 34CrNiMo6）应用

EN24/817M40 钢广泛用作汽车工业、建筑、制药/化学工业、石油和天然气工业中的工程钢。它通常用于其他合金钢不具有淬透性以提供所需强度的地方。对于高应力零件，它也是一个很好的选择。

典型应用：

重型车轴和轴

冲头和模具

螺柱和螺栓

齿轮和环
