之前墨迹说过GH6159合金力学性能方面的分析，今天墨钜来说说该合金的典型组织在临界方面上的实验结论！先大概了解下，GH6159合金是Co-Ni-Cr基沉淀硬化型的变形高温合金，使用温度在600°C以下。合金加入镍、铭和钼元素进行固溶强化、加入铝、钛元素形成弥散y'沉淀强化相，同时通过冷变形锈发产生网状e相阻止位错长程运动而使合金强化。合金的形变硬化率高，在室温和高温具有超高强度、良好的塑韧性以及高的抗应力腐 蚀能力。该合金是目前600C°以下长期使用的强度、抗剪切能力较不错的一款合金，综合性能好的发动机紧固件用高温合金。供应的主要品种为深冷拔棒材。

       合金已用于制造先进航空发动机的封严盘和涡轮盘、高压压气机轴和高压涡轮轴连接的高承力螺栓，火箭发动机高承力螺栓，以及应力腐蚀环境下（如海洋环境）服役的高强度螺栓等。GH6159合金在冶金生产时应严格控制冷拔变形得的道次变形量与其他工艺参数。变形量小会使强度不 足；变形量太大，强度升高，但塑性降低。合金还具有好的抗缝隙腐蚀、抗应力腐蚀开裂以及抗氢脆能力。

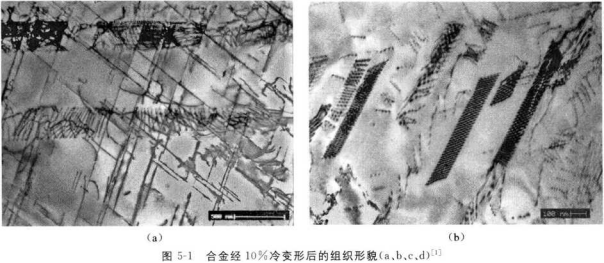

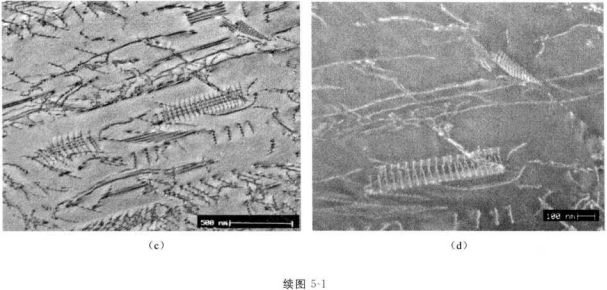

       步入主题，GH6159合金的典型组织说明，及实验结论，合金在上临界温度（约700°C ）以上的稳定态组织为面心立方y 相，在下临界温度以下（约540°C）的稳定态组织为密排六方e相，在两温度之间为y+e两相区。但合金从上临界温度冷却到室温时仍可保持亚稳态的y相基体。室温冷变形可在y基体相中诱发马氏体型转变，产生大量稳定的薄片状e相。网状e相可阻止位错的长程运动，起到强化作用。深冷拔变形后再经时效处理，在亚稳定y相基体中析出细小弥散的Ni3X强化相。固溶态合金在小冷变形量（10%）情况下沿｛111｝面所产生的薄片状e相、层错与位错的典型组织见图5-1。

      （a）薄片状e相；（b）层错；（c）位错明场像；（d）位错暗场像； d10mm冷拉棒，经完全处理：13g氯化铜+100mL丙酮+100mL盐酸，化学腐蚀结果图。
