GH2035A是墨钜以Fe-Ni-Cr基沉淀硬化型所研发的变形高温合金，使用温度在750°C以下。该合金是在GH2035合金的基础上调整了碳、硼、铝和钛的含量，并改变了热处理制度而发展成的。该合金除了具有原合金的优点外，还具有更高的强度、更好的组织稳定性和良好的热加工性能。主要产品规格有热轧和锻制棒材、锻件和环形件等。

       该合金已用于制造多种航空发动机的涡轮内外环和支承环等十多种零部件，现已投入批量生产。且合金长期时效后析出o'相，但长大速度很慢，且长大到一定长度后不再增长。700°C X l0000h和 750°CX4000h时效时，析出的o'相尺寸都在20um以下，对合金的性能影响较小。

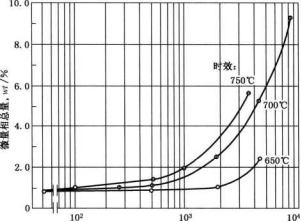

        GH2135A合金中的微量相的总数约占合金重量的0.4%? 0.8%，随时效温度和时间的变化量见图可以参考下图。

       典型组织上相的析出墨钜得出结论，GH2135A合金标准热处理状态的组织由y基体、y'相、 M23C6型碳化物、M3B2型硼化物和TiC相组成，组织和析出相形貌见图5-2。合金中w( y')约占合金的3%，尺寸7nm，化学组成为 Ni2.82Cr0.22Fe0.01Al0.27Ti0.63W0.05。在长期时效过程中y'数量略有增加，组成变化不大，随时效时间延长和温度升高，y'尺寸增大，但长大速度缓慢。 700°CX10000h时效时，尺寸为60nm。合金长期时效后析出o'相，但长大速度很慢，且长大到一定长度后不 再加长。700°C X10000h和750°C X4000h时效时，o'相尺寸都在20um以下，因此对性能影响较小！

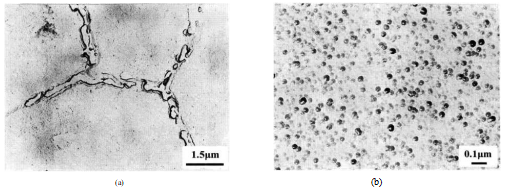

       可以参考下列图片示例：合金经标准热处理后的组织和析出相形貌：(a)晶界 M23C6；(b) y'相；硝酸十盐酸+甘油1：3：5，电解腐蚀后情况：
