GH2136是Fe-Ni-Cr基沉淀硬化型变形高温合金，使用温度在700°C以下。该合金是在GH2132合金的基础上发展起来的，与之相比，降低了锰和硅得含量，适当提高了钛、硼和碳含量，使该合金在长期使用中降低了G相、a相等脆性相的析出倾向，提高了合金在长期使用中组织及性能的稳定性。合金具有良好的综合性能，长期使用组织稳定，有较好的抗氧化性，较小的线膨胀系数，易于焊接成形。主要产品规格有棒材和饼材等。

       合金已用于制作650°C?700°C工作的航空发动机涡轮盘及其他高温部件。合金在600°C?700°C长期时效1000h?3000h后，GH2136合金中的y'相逐渐向n相转变，并降低蠕变和持久极限。胞状n相在800°C左右形成，在更高温度下呈现片状或魏氏体状，降低合金的冲击韧性和塑性。该合金可以生产电渣熔铸涡轮盘，参见K2136合金。

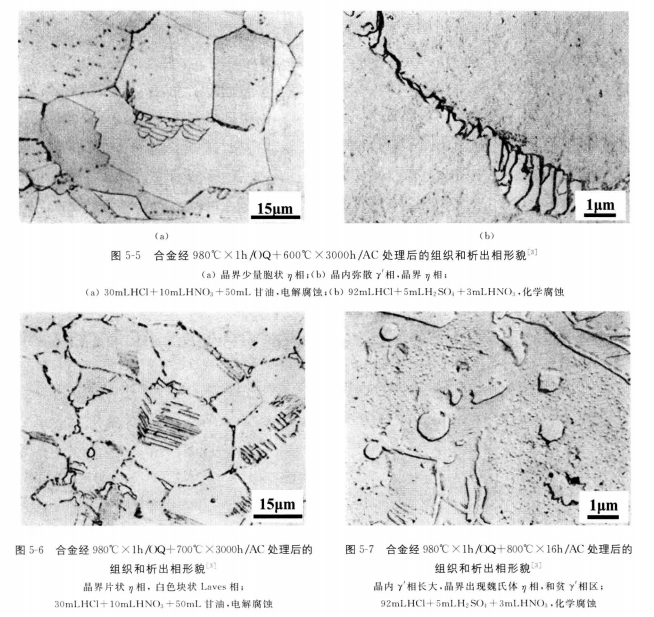

       墨钜针对GH2163合金得典型组织分析进行了实验，可参考以下结论：合金经标准热处理后组织由y'基体y'相、一次TiC，Ti(CN)，M3B2型硼化物和少量的胞状n相组成，晶粒度约(4?6)级。w(y')占合金的5. 2%，化学组成近似为(Ni0.87Fe0.07Cr0.06)2.82(Ti0.91AI0.09)。合金经600°C?700°C长期时效1000h~3000h后，y'相逐渐长大到600A，并且逐渐向n相转变。n相首先以胞状在晶界析出，随时效时间延长，数量显著增多，并出现魏氏体n相，w(y'十n)也由标准热处理时的6.4%增加到10.4%。合金经700°C X 100h时效后，还有Laves相析出，呈块状分布在晶界上。时效 1000h后，晶界开始有G相析出。当温度超过800°C时，出现过时效组织，y'相聚集长大，晶界出现魏氏体n相和贫y'相区。合金不同状态的组织和析出相形貌见图5-3?图5-7。
