产品中心
K214铁基高温合金的大致介绍
上海墨钜特殊钢有限公司
咨询热线：021-67898711 13472787990
公司传真：021-67899883
邮箱：13472787990@163.com
墨钜牌K214是铁基沉淀硬化型等轴晶铸造高温合金，使用温度小于900°C。合金成分特点是含有较多的钙元素，并有合适的Al/Ti配比。合金具有较高的强度，但塑性较低。合金具有良好的铸造性能。适用于制作燃气涡轮导向叶片及其他高温用零件。合金已用于制作多种涡喷型和涡浆型发动机的涡轮导向叶片，使用性能良好。合金在900°C，100h持久条件下，持久强度为200MPa，达到了镍基铸造高温合金K401的水平，但塑性较低。经700°C、343MPa、18633h应力时效后，没有TCP相析出；经850°C、245MPa、280h应力时效后，有Laves相析出，w(Laves)约占合金的0.5%。
K214合金的熔炼与铸造工艺，采用真空感应炉焰炼母合金，低真空感应炉或非真空高频感应翻转炉快速重熔，浇注熔模精密铸件和试棒。浇注温度：低真空时为1450°C?1500°C；非真空时为1550°C-1620°C。

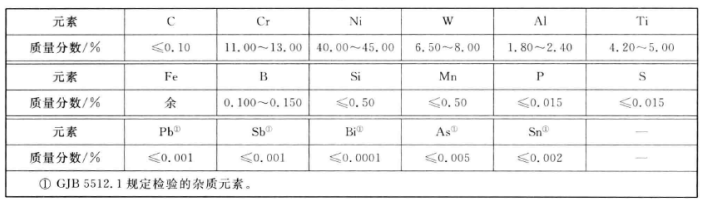

墨钜K214合金的化学成分，可以参考该表格：
以及抗氧化性能，合金在空气介质中，900°C和1000°C、100h的氧化速率见表格参考：
上一篇：镍基合金1.3912
下一篇：墨钜K2136合金的讲解
最新文章：
> 40CrMoV合金钢介绍2025-05-10
> 21CrMoV合金钢介绍2025-05-10
> 2Cr12MoV合金钢介绍2025-05-10
> 25Cr2Mo1VA合金钢介绍2025-05-10
> 20Cr1Mo1VTiB合金钢介绍2025-05-10
> 20Cr3MoWVA合金钢：高温高压工况下的性能先锋2025-05-08
相关文章：
> 40CrMoV合金钢介绍2025-05-10
> 21CrMoV合金钢介绍2025-05-10
> 2Cr12MoV合金钢介绍2025-05-10
> 25Cr2Mo1VA合金钢介绍2025-05-10
> 20Cr1Mo1VTiB合金钢介绍2025-05-10
> 20Cr3MoWVA合金钢：高温高压工况下的性能先锋2025-05-08
