墨钜牌K406是镍基沉淀硬化型等轴晶铸造高温合金，使用温度在850°C以下。合金成分较简单，含有较高含量的B元素，不含稀缺贵重元素，成本较低。合金具有中等强度、较好的抗高温氧化和耐热腐蚀性能，并具有良好的铸造工艺性能及焊接工艺性能。适合于制作850°C以下长期工作的燃气涡轮转子叶片和导向叶片以及其他高温零部件。KI406合金已在多种航空发动机上用于制作涡轮转子叶片和导向叶片，使用情况良好。与该合金成分相近的GMR-235D合金，在国外多种航空发动机上制作叶片和高温结构件，如调打片底板、骨架、低压涡轮外环等。合金在850°C长期时效中，组织和性能稳定，不析出o相。在磨削加工中有时出现磨削裂纹，若采用超软砂轮或缓进磨削工艺则可避免。

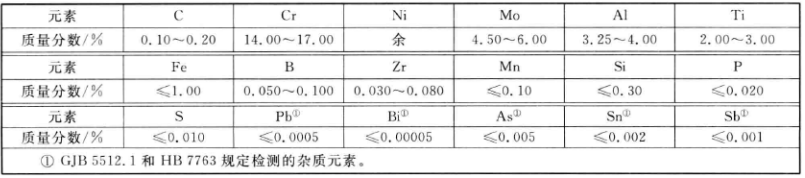

       熔炼与铸造工艺采用真空感应炉熔炼母合金，真空感应炉重熔浇注熔模精铸零件和检测试棒。测试力学性能的试样，壳型内表面加孕育细化剂！化学成分摘自GB/T 14992，杂质元素分析有区别的摘自GJB 5512. 1和HB 7763，见表格参考：

       K406镍结合金的热处理制度，摘自HB/Z 140 .合金的标准热处理制度为：980°C±10°x5h/AC。品种规格与供应状态摘自 GJB 5512. 1 和 HB 7763，主要规格母合金铸成圆形长棒，其直径范围为75mm?90mm,长度不小于250mm。供应状态：母合金以铸态供应；精铸件经标准热处理后供应。
