墨钜牌K405是镍基沉淀硬化型等轴晶铸造高温合金，是以多种金属元素进行综合强化的合金，使用温度在 950°C以下。合金具有较高的中、高温持久性能。合金的铸造性能良好，可铸成形状复杂的空心叶片。适用制作在950°C以下工作的燃气涡轮转子叶片和其他高温零件。K403合金已用于制作航空发动机的I级空心涡轮叶片和II级涡轮工作叶片，并已投入航线使用。合金在800°C?900°C长期时效后未发现o相析出，当合金成分偏上限及浇注工艺不当时，则在叶片头部位出现少量b相，对合金的900°C持久和750°C瞬时机械性能影响不大。控制合金成分在中限，可避免o相产生。叶片表面防护釆用渗AlSi涂层。

       K405合金的材料技术标准如下：GB/T 14992高温合金和金属间化合物高温材料的分类和牌号、GJB 5512. 1铸造高温合金和铸造金属间化合物高温材料母合金规范、第I部分：普通精密铸件用铸造高温合金母合金、HB 7728航空用高温合金涡轮工作叶片精铸件规范、HB 7763航空发动机用等轴晶铸造高温合金锭规范、HB/Z 140航空用高温合金热处理工艺。

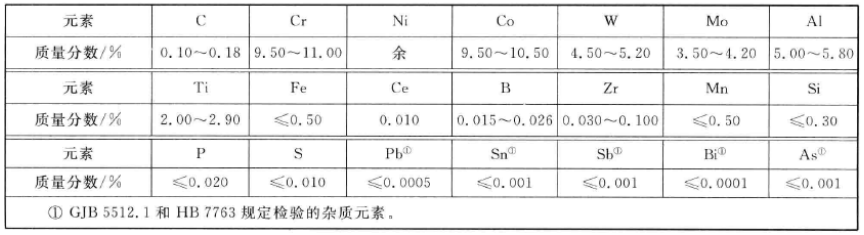

       K405镍基合金的化学成分：摘自GB/T 14992、杂质元素分析有区别的摘自GJB 5512.1和HB 7763，可参考表格：

       K405熔炼与铸造工艺采用真空感应炉熔炼母合金，真空感应炉重熔浇注熔模精密铸造零件和试棒。浇注温度为1400°C?1420°C，模壳温度为780°C?950°C。
